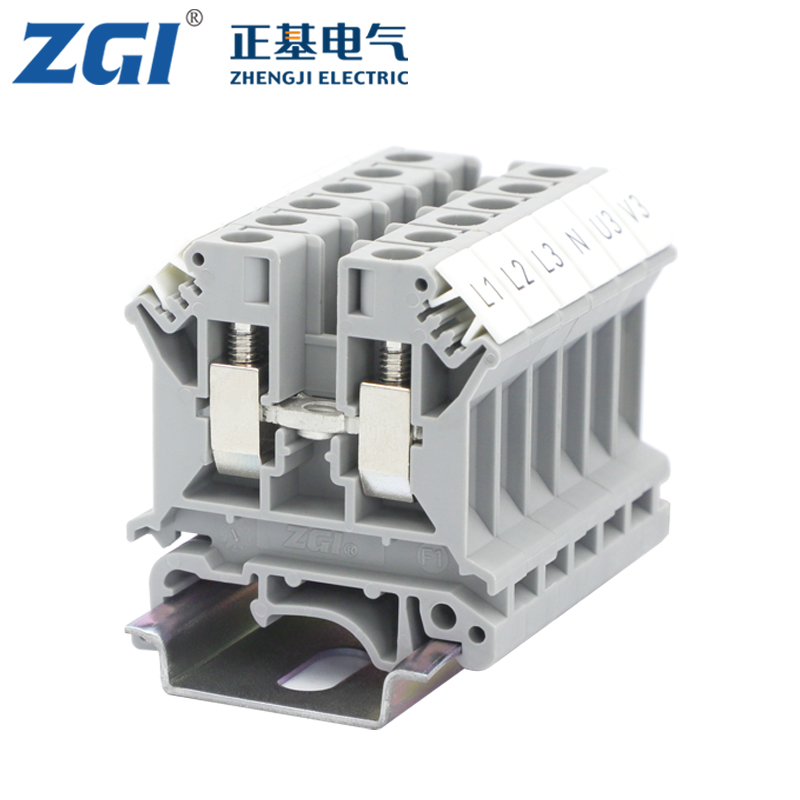

层数 | 1 |
---|
连接量 | 2 |
---|
电位 | 1 |
---|
额定横截面 | 6 mm² |
---|
颜色 | 灰色 |
---|
绝缘材料 | PA |
---|
阻燃等级,符合UL 94 | V0 |
---|
额定浪涌电压 | 8 kV |
---|
污染等级 | 3 |
---|
过电压等级 | III |
---|
绝缘材料组 | I |
---|
额定条件下的最大功耗 | 1.31 W |
---|
最大负载电流 | 57 A (当连接截面积为10 mm²的导线时) |
---|
额定电流IN | 41 A |
---|
额定电压 UN | 800 V |
---|
开口式侧板 | 是 |
---|
环境温度(运行) | -60 °C ... 85 °C |
---|
环境温度(存放/运输) | -25 °C ... 55 °C (短期内(不超过24 小时),-60到+70 °C) |
---|
最小湿度(存放/运输) | 30 % |
---|
最大湿度(存放/运输) | 70 % |
---|
环境温度(组装) | -5 °C ... 70 °C |
---|
环境温度(执行) | -5 °C ... 70 °C |
---|
冲击测试规格 | IEC 60529:2013-08 |
---|
防手背接触保护 | 保证 |
---|
防手指触摸 | 保证 |
---|
电涌电压测试结果 | 通过测试 |
---|
脉冲耐受电压测试设定点 | 9.8 kV |
---|
电源频率耐受电压测试结果 | 通过测试 |
---|
大功率频率耐受电压设定点 | 2 kV |
---|
(5x导线连接)接线点的机械稳定性测试结果 | 通过测试 |
---|
弯曲测试结果 | 已进行测试 |
---|
弯曲测试转动速度 | 10 rpm |
---|
弯曲测试 | 135 |
---|
弯曲测试导线横截面/重量 | 0.2 mm² / 0.2 kg |
---|
| 6 mm2 / 1.4 kg |
---|
| 10 mm² / 2 kg |
---|
拉伸力测试结果 | 通过测试 |
---|
导线横截面拉伸力测试 | 0.2 mm² |
---|
牵引力设定点 | 10 N |
---|
导线横截面拉伸力测试 | 6 mm² |
---|
牵引力设定点 | 80 N |
---|
导线横截面拉伸力测试 | 10 mm² |
---|
牵引力设定点 | 90 N |
---|
支架上紧固测试结果 | 通过测试 |
---|
在端板上进行紧固 | NS 32/NS 35 |
---|
设定点 | 5 N |
---|
电压压降测试结果 | 通过测试 |
---|
要求,电压降 | ≤ 3.2 mV |
---|
温度上升测试结果 | 通过测试 |
---|
短路稳定性测试 | 通过测试 |
---|
导线横截面短路测试 | 6 mm² |
---|
短时电流 | 0.72 kA |
---|
热测试结果 | 通过测试 |
---|
无螺钉组合式端子温度循环老化测试 | 192 |
---|
热敏特征的验证(针焰实验)有效耐受期 | 30 s |
---|
测试规范,摆动,宽带噪音 | DIN EN 50155 (VDE 0115-200):2008-03 |
---|
测试频谱 | 2类,B级使用寿命测试,在转向架上进行 |
---|
测试频率 | f1 = 5 Hz 到 f2 = 250 Hz |
---|
ASD等级 | 6.12 (m/s2)2/Hz |
---|
加速度 | 3.12g |
---|
每轴的测试周期 | 5 h |
---|
测试方向 | X-, Y- 与 Z-轴 |
---|
测试规范,冲击测试 | DIN EN 50155 (VDE 0115-200):2008-03 |
---|
冲击形式 | 半正弦 |
---|
加速度 | 30g |
---|
冲击持续时间 | 18毫秒 |
---|
每个方向的冲击次数 | 3 |
---|
测试方向 | X-, Y- 与 Z-轴 (正向与负向) |
---|
绝缘材料相对温度指数(电气,UL 746 B) | 130 °C |
---|
绝缘材料的温度指数(DIN EN 60216-1(VDE 0304-21)) | 130 °C |
---|
低温下的静态绝缘材料应用 | -60 °C |
---|
表面可燃性NFPA 130 (ASTM E 162) | 通过 |
---|
烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
---|
烟气毒性NFPA 130 (SMP 800C) | 通过 |
---|
量热释热NFPA 130 (ASTM E 1354) | 28 MJ/kg |
---|
铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
---|
铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
---|
铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
---|
铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
---|
