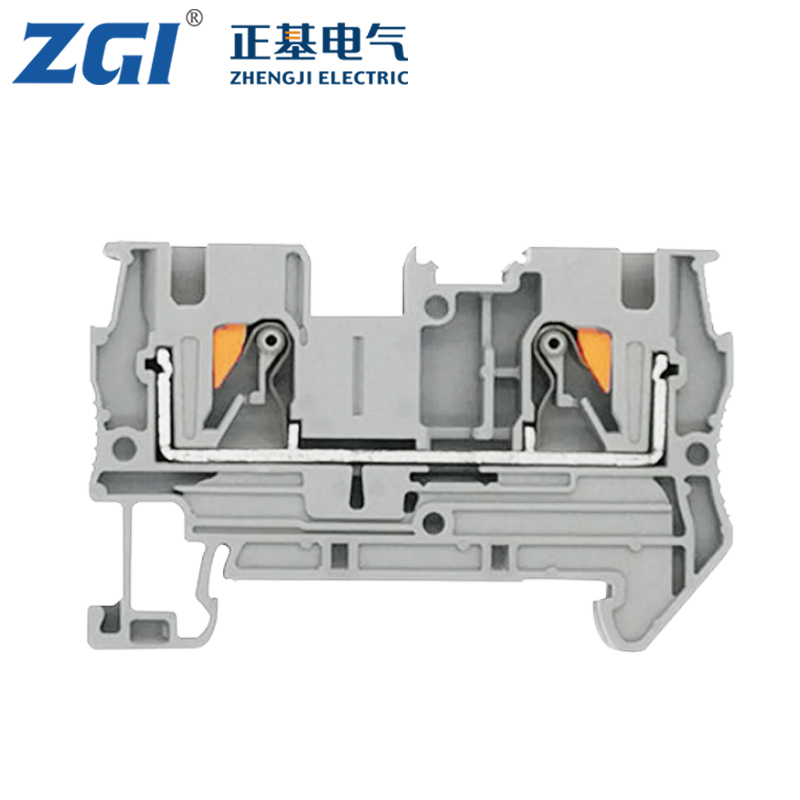

直通型接线端子，标称值。电压：800 V，标称电流：32 A，连接方式：直插式连接，连接数：2，横截面：0.2mm²-6mm²，AWG：24-10，宽度：6.2 mm，高度：35.3 mm，颜色：灰色，安装类型：NS 35 / 7,5，NS 35/15
概述
| 层数 | 1 |
|---|
| 连接量 | 2 |
|---|
| 电位 | 1 |
|---|
| 额定横截面 | 4 mm² |
|---|
| 颜色 | 灰色 |
|---|
| 绝缘材料 | PA |
|---|
| 阻燃等级，符合UL 94 | V0 |
|---|
| 应用领域 | 铁路工业 |
|---|
| 机械工程 |
|---|
| 工厂工程 |
|---|
| 过程工业 |
|---|
| 额定浪涌电压 | 8 kV |
|---|
| 污染等级 | 3 |
|---|
| 过电压等级 | III |
|---|
| 绝缘材料组 | I |
|---|
| 额定条件下的最大功耗 | 1.02 W |
|---|
| 最大负载电流 | 36 A (具有6 mm²导线横截面，刚性) |
|---|
| 额定电流IN | 32 A |
|---|
| 额定电压 UN | 800 V |
|---|
| 开口式侧板 | 是 |
|---|
| 环境温度（运行） | -60 °C ... 85 °C |
|---|
| 环境温度（存放/运输） | -25 °C ... 55 °C (短期内（不超过24 小时），-60到+70 °C) |
|---|
| 允许湿度（存放/运输） | 30 % ... 70 % |
|---|
| 环境温度（组装） | -5 °C ... 70 °C |
|---|
| 环境温度（执行） | -5 °C ... 70 °C |
|---|
| 冲击测试规格 | DIN EN 50274 (VDE 0660-514):2002-11 |
|---|
| 防手背接触保护 | 保证 |
|---|
| 防手指触摸 | 保证 |
|---|
| 电涌电压测试结果 | 通过测试 |
|---|
| 脉冲耐受电压测试设定点 | 9.8 kV |
|---|
| 电源频率耐受电压测试结果 | 通过测试 |
|---|
| 大功率频率耐受电压设定点 | 2 kV |
|---|
| （5x导线连接）接线点的机械稳定性测试结果 | 通过测试 |
|---|
| 弯曲测试结果 | 通过测试 |
|---|
| 弯曲测试转动速度 | 10 rpm |
|---|
| 弯曲测试 | 135 |
|---|
| 弯曲测试导线横截面／重量 | 0.2 mm² / 0.2 kg |
|---|
| 4 mm² / 0.9 kg |
|---|
| 6 mm2 / 1.4 kg |
|---|
| 拉伸力测试结果 | 通过测试 |
|---|
| 导线横截面拉伸力测试 | 0.2 mm² |
|---|
| 牵引力设定点 | 10 N |
|---|
| 导线横截面拉伸力测试 | 4 mm² |
|---|
| 牵引力设定点 | 60 N |
|---|
| 导线横截面拉伸力测试 | 6 mm² |
|---|
| 牵引力设定点 | 80 N |
|---|
| 支架上紧固测试结果 | 通过测试 |
|---|
| 在端板上进行紧固 | NS 35 |
|---|
| 设定点 | 1 N |
|---|
| 电压压降测试结果 | 通过测试 |
|---|
| 要求，电压降 | ≤ 3.2 mV |
|---|
| 温度上升测试结果 | 通过测试 |
|---|
| 短路稳定性测试 | 通过测试 |
|---|
| 导线横截面短路测试 | 4 mm² |
|---|
| 短时电流 | 0.48 kA |
|---|
| 导线横截面短路测试 | 6 mm² |
|---|
| 短时电流 | 0.72 kA |
|---|
| 热测试结果 | 通过测试 |
|---|
| 无螺钉组合式端子温度循环老化测试 | 192 |
|---|
| 热敏特征的验证（针焰实验）有效耐受期 | 30 s |
|---|
| 老化测试结果 | 通过测试 |
|---|
| 摆动，宽带噪音测试结果 | 通过测试 |
|---|
| 测试规范，摆动，宽带噪音 | DIN EN 50155 (VDE 0115-200):2008-03 |
|---|
| 测试频谱 | 2类，B级使用寿命测试，在转向架上进行 |
|---|
| 测试频率 | f1 = 5 Hz 到 f2 = 250 Hz |
|---|
| ASD等级 | 6.12 (m/s2)2/Hz |
|---|
| 加速度 | 3.12g |
|---|
| 每轴的测试周期 | 5 h |
|---|
| 测试方向 | X-, Y- 与 Z-轴 |
|---|
| 冲击测试结果 | 通过测试 |
|---|
| 测试规范，冲击测试 | DIN EN 50155 (VDE 0115-200):2008-03 |
|---|
| 冲击形式 | 半弦 |
|---|
| 加速度 | 30g |
|---|
| 冲击持续时间 | 18毫秒 |
|---|
| 每个方向的冲击次数 | 3 |
|---|
| 测试方向 | X-, Y- 与 Z-轴 （正向与负向） |
|---|
| 绝缘材料相对温度指数（电气，UL 746 B） | 130 °C |
|---|
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
|---|
| 低温下的静态绝缘材料应用 | -60 °C |
|---|
| 表面可燃性NFPA 130 (ASTM E 162) | 通过 |
|---|
| 烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
|---|
| 烟气毒性NFPA 130 (SMP 800C) | 通过 |
|---|
| 量热释热NFPA 130 (ASTM E 1354) | 28 MJ/kg |
|---|
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
|---|
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
|---|
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
|---|
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
|---|
尺寸
| 宽度 | 6.2 mm |
|---|
| 端板宽度 | 2.2 mm |
|---|
| 长度 | 56 mm |
|---|
| 高度 | 35.3 mm |
|---|
| NS 35/7,5高度 | 36.5 mm |
|---|
| NS 35/15高度 | 44 mm |
|---|
接线数据
| 连接 | 第一层 |
|---|
| 连接方式 | 直插式连接 |
|---|
| 剥线长度 | 10 mm ... 12 mm |
|---|
| 连接符合标准 | IEC 60947-7-1 |
|---|
| 刚性导线最小横截面 | 0.2 mm² |
|---|
| 刚性导线最大横截面 | 6 mm² |
|---|
| 最小导线横截面AWG | 24 |
|---|
| 最大导线横截面AWG | 10 |
|---|
| 柔性导线最小横截面 | 0.2 mm² |
|---|
| 柔性导线最大横截面 | 6 mm² |
|---|
| AWG导线最小横截面，柔性 | 24 |
|---|
| AWG绞线最大横截面，柔性 | 12 |
|---|
| 柔性导线横截面，不带绝缘套管的最小冷压头 | 0.25 mm² |
|---|
| 柔性导线横截面，不带绝缘套管的最大冷压头 | 4 mm² |
|---|
| 柔性导线横截面，带绝缘套管的最小冷压头 | 0.25 mm² |
|---|
| 柔性导线横截面，带绝缘套管的最大冷压头 | 4 mm² |
|---|
| 具有相同横截面的两根导线，柔性，带TWIN套管，带塑料绝缘管，最小 | 0.5 mm² |
|---|
| 具有相同横截面的两根导线，柔性，带TWIN套管，带塑料绝缘管，最大 | 1 mm² |
|---|
| 直接插拔式连接横截面 | 0.5 mm² 6 mm² |
|---|
| 刚性导线最小横截面 | 0.5 mm² |
|---|
| 刚性导线最大横截面 | 6 mm² |
|---|
| 柔性导线横截面，不带绝缘套管的最小冷压头 | 0.5 mm² |
|---|
| 柔性导线横截面，不带绝缘套管的最大冷压头 | 4 mm² |
|---|
| 柔性导线横截面，带绝缘套管的最小冷压头 | 0.5 mm² |
|---|
| 柔性导线横截面，带绝缘套管的最大冷压头 | 4 mm² |
|---|
| 塞规 | A4 |
|---|
标准和规范
| 连接符合标准 | CSA |
|---|
| IEC 60947-7-1 |
|---|
| 阻燃等级，符合UL 94 | V0 |
|---|
Environmental Product Compliance
| China RoHS | 环保使用期限：无限期 = EFUP-e |
|---|
| 无超标的有害物质 |
|---|
