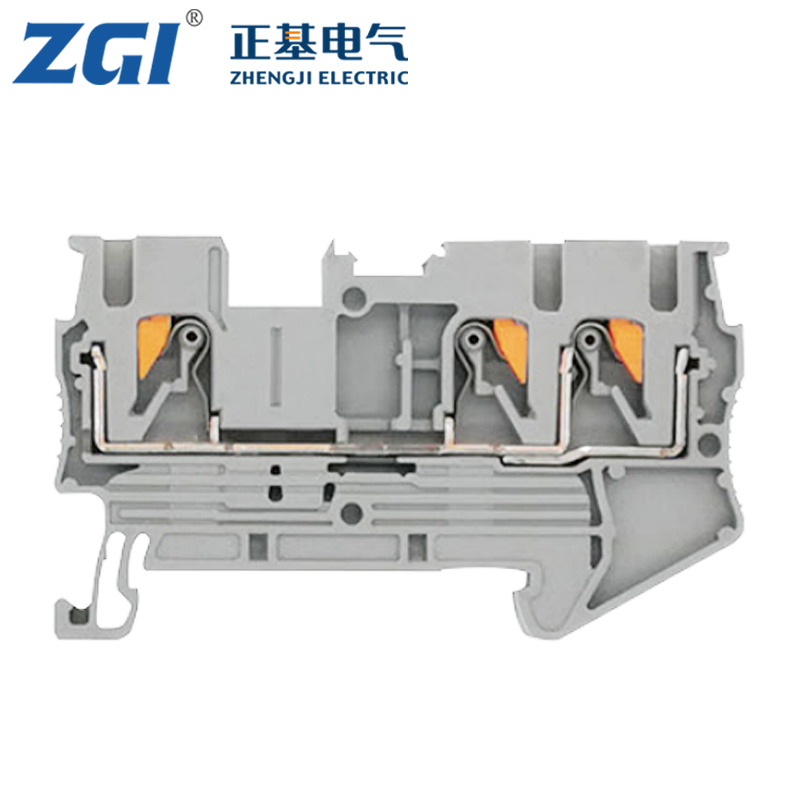

直通式接线端子， 标称工作电压: 500 V， 标称工作电流: 17.5 A， 接线方式: 插拔式 / 插件连接， 连接量: 3， 位数: 1， 横截面: 0.14 mm² - 1.5 mm²， AWG: 26 - 14， 宽度: 3.5 mm， 颜色: 灰色， 安装方式: NS 35/7,5， NS 35/15
概述
| 位数 | 1 |
|---|
| 层数 | 1 |
|---|
| 连接量 | 3 |
|---|
| 电位 | 1 |
|---|
| 额定横截面 | 1.5 mm² |
|---|
| 颜色 | 灰色 |
|---|
| 绝缘材料 | PA |
|---|
| 阻燃等级，符合UL 94 | V0 |
|---|
| 应用领域 | 铁路工业 |
|---|
| 机械工程 |
|---|
| 工厂工程 |
|---|
| 额定浪涌电压 | 6 kV |
|---|
| 污染等级 | 3 |
|---|
| 过电压等级 | III |
|---|
| 绝缘材料组 | I |
|---|
| 额定条件下的最大功耗 | 0.56 W |
|---|
| 最大负载电流 | 17.5 A (当连接截面积为1.5 mm²的导线时) |
|---|
| 额定电流IN | 17.5 A (注意降低值) |
|---|
| 额定电压 UN | 500 V |
|---|
| 开口式侧板 | 是 |
|---|
| 电涌电压测试结果 | 通过测试 |
|---|
| 脉冲耐受电压测试设定点 | 7.3 kV |
|---|
| 支架上紧固测试结果 | 通过测试 |
|---|
| 在端板上进行紧固 | NS 35 |
|---|
| 设定点 | 1 N |
|---|
| 短路稳定性测试 | 通过测试 |
|---|
| 导线横截面短路测试 | 1.5 mm² |
|---|
| 短时电流 | 0.18 kA |
|---|
| 热测试结果 | 通过测试 |
|---|
| 热敏特征的验证（针焰实验）有效耐受期 | 30 s |
|---|
| 摆动，宽带噪音测试结果 | 通过测试 |
|---|
| 测试规范，摆动，宽带噪音 | DIN EN 50155 (VDE 0115-200):2008-03 |
|---|
| 测试频谱 | 1类，B级使用寿命测试，在车体上进行 |
|---|
| 测试频率 | f1 = 5 Hz 到 f2 = 150 Hz |
|---|
| ASD等级 | 1.857 (m/s2)2/Hz |
|---|
| 加速度 | 0,8 g |
|---|
| 每轴的测试周期 | 5 h |
|---|
| 测试方向 | X-, Y- 与 Z-轴 |
|---|
| 冲击测试结果 | 通过测试 |
|---|
| 测试规范，冲击测试 | DIN EN 50155 (VDE 0115-200):2008-03 |
|---|
| 冲击形式 | 半弦 |
|---|
| 加速度 | 5g |
|---|
| 冲击持续时间 | 30毫秒 |
|---|
| 每个方向的冲击次数 | 3 |
|---|
| 测试方向 | X-, Y- 与 Z-轴 （正向与负向） |
|---|
| 绝缘材料相对温度指数（电气，UL 746 B） | 130 °C |
|---|
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
|---|
| 低温下的静态绝缘材料应用 | -60 °C |
|---|
| 表面可燃性NFPA 130 (ASTM E 162) | 通过 |
|---|
| 烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
|---|
| 烟气毒性NFPA 130 (SMP 800C) | 通过 |
|---|
| 量热释热NFPA 130 (ASTM E 1354) | 28 MJ/kg |
|---|
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
|---|
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
|---|
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
|---|
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
|---|
尺寸
| 宽度 | 3.5 mm |
|---|
| 端板宽度 | 2.2 mm |
|---|
| 长度 | 55 mm |
|---|
| NS 35/7,5高度 | 32 mm |
|---|
| NS 35/15高度 | 39.5 mm |
|---|
接线数据
| 连接 | 第一层 |
|---|
| 连接方式 | 插拔式 / 插件连接 |
|---|
| 剥线长度 | 8 mm ... 10 mm |
|---|
| 连接符合标准 | IEC 61984 |
|---|
| 刚性导线最小横截面 | 0.14 mm² |
|---|
| 刚性导线最大横截面 | 1.5 mm² |
|---|
| 最小导线横截面AWG | 26 |
|---|
| 最大导线横截面AWG | 14 |
|---|
| 柔性导线最小横截面 | 0.14 mm² |
|---|
| 柔性导线最大横截面 | 1.5 mm² |
|---|
| AWG导线最小横截面，柔性 | 26 |
|---|
| AWG绞线最大横截面，柔性 | 14 |
|---|
| 柔性导线横截面，不带绝缘套管的最小冷压头 | 0.14 mm² |
|---|
| 柔性导线横截面，不带绝缘套管的最大冷压头 | 1.5 mm² |
|---|
| 柔性导线横截面，带绝缘套管的最小冷压头 | 0.14 mm² |
|---|
| 柔性导线横截面，带绝缘套管的最大冷压头 | 1 mm² 建议使用AI-S 1-8 TQ套管，订货号1200293 |
|---|
| 直接插拔式连接横截面 | 0.25 mm² 1.5 mm² |
|---|
| 刚性导线最小横截面 | 0.25 mm² |
|---|
| 刚性导线最大横截面 | 1.5 mm² |
|---|
| 柔性导线横截面，不带绝缘套管的最小冷压头 | 0.34 mm² |
|---|
| 柔性导线横截面，不带绝缘套管的最大冷压头 | 1.5 mm² |
|---|
| 柔性导线横截面，带绝缘套管的最小冷压头 | 0.34 mm² |
|---|
| 柔性导线横截面，带绝缘套管的最大冷压头 | 1 mm² |
|---|
| 塞规 | A1 / B1 |
|---|
标准和规范
| 连接符合标准 | CSA |
|---|
| IEC 61984 |
|---|
| 阻燃等级，符合UL 94 | V0 |
|---|
Environmental Product Compliance
| China RoHS | 环保使用期限：无限期 = EFUP-e |
|---|
| 无超标的有害物质 |
|---|
