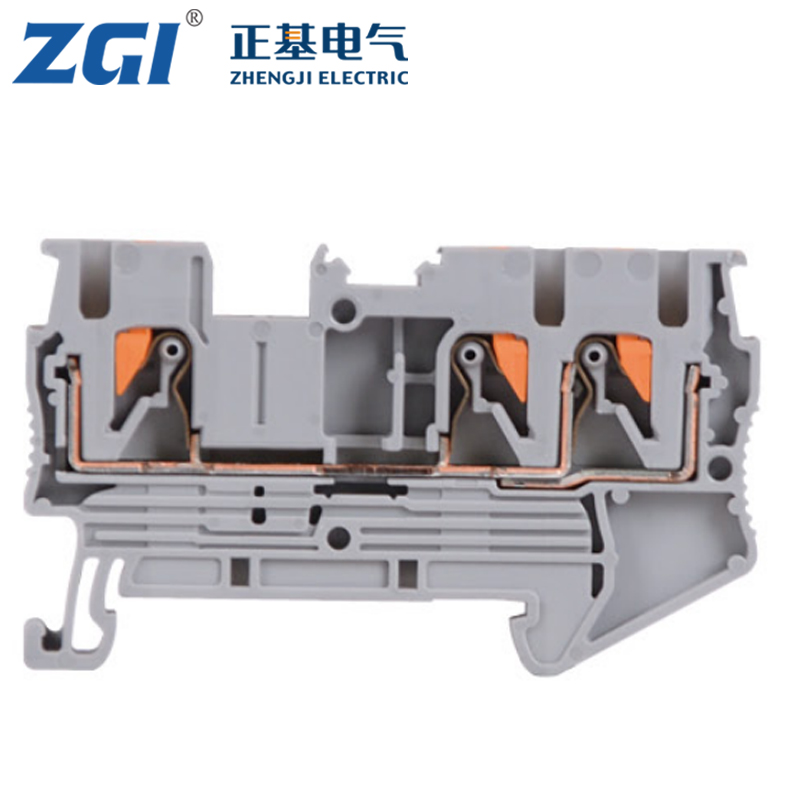

直通式接线端子, 标称工作电压: 1000 V, 标称工作电流: 76 A, 接线方式: 直插式连接, 连接量: 3, 横截面: 0.5 mm² - 25 mm², AWG: 20 - 4, 宽度: 12.2 mm, 高度: 53.3 mm, 颜色: 灰色, 安装方式: NS 35/7,5, NS 35/15
概述
| 层数 | 1 |
|---|
| 连接量 | 3 |
|---|
| 电位 | 1 |
|---|
| 额定横截面 | 16 mm² |
|---|
| 颜色 | 灰色 |
|---|
| 绝缘材料 | PA |
|---|
| 阻燃等级，符合UL 94 | V0 |
|---|
| 应用领域 | 铁路工业 |
|---|
| 机械工程 |
|---|
| 工厂工程 |
|---|
| 额定浪涌电压 | 8 kV |
|---|
| 污染等级 | 3 |
|---|
| 过电压等级 | III |
|---|
| 绝缘材料组 | I |
|---|
| 额定条件下的最大功耗 | 2.43 W |
|---|
| 最大负载电流 | 85 A (具有25 mm²导线横截面，刚性) |
|---|
| 额定电流IN | 76 A |
|---|
| 额定电压 UN | 1000 V |
|---|
| 开口式侧板 | 是 |
|---|
| 环境温度（运行） | -60 °C ... 85 °C |
|---|
| 环境温度（存放/运输） | -25 °C ... 55 °C (短期内（不超过24 小时），-60到+70 °C) |
|---|
| 允许湿度（存放/运输） | 30 % ... 70 % |
|---|
| 环境温度（组装） | -5 °C ... 70 °C |
|---|
| 环境温度（执行） | -5 °C ... 70 °C |
|---|
| 冲击测试规格 | DIN EN 50274 (VDE 0660-514):2002-11 |
|---|
| 防手背接触保护 | 保证 |
|---|
| 防手指触摸 | 保证 |
|---|
| 电涌电压测试结果 | 通过测试 |
|---|
| 脉冲耐受电压测试设定点 | 9.8 kV |
|---|
| 电源频率耐受电压测试结果 | 通过测试 |
|---|
| 大功率频率耐受电压设定点 | 2.2 kV |
|---|
| （5x导线连接）接线点的机械稳定性测试结果 | 通过测试 |
|---|
| 弯曲测试结果 | 通过测试 |
|---|
| 弯曲测试导线横截面／重量 | 0.5 mm² / 0.3 kg |
|---|
| 16 mm² / 2.9 kg |
|---|
| 25 mm² / 4.5 kg |
|---|
| 拉伸力测试结果 | 通过测试 |
|---|
| 导线横截面拉伸力测试 | 0.5 mm² |
|---|
| 牵引力设定点 | 20 N |
|---|
| 导线横截面拉伸力测试 | 16 mm² |
|---|
| 牵引力设定点 | 100 N |
|---|
| 导线横截面拉伸力测试 | 25 mm² |
|---|
| 牵引力设定点 | 135 N |
|---|
| 支架上紧固测试结果 | 通过测试 |
|---|
| 在端板上进行紧固 | NS 35 |
|---|
| 设定点 | 5 N |
|---|
| 电压压降测试结果 | 通过测试 |
|---|
| 要求，电压降 | ≤ 3.2 mV |
|---|
| 温度上升测试结果 | 通过测试 |
|---|
| 短路稳定性测试 | 通过测试 |
|---|
| 导线横截面短路测试 | 16 mm² |
|---|
| 短时电流 | 1.92 kA |
|---|
| 导线横截面短路测试 | 25 mm² |
|---|
| 短时电流 | 3 kA |
|---|
| 热测试结果 | 通过测试 |
|---|
| 无螺钉组合式端子温度循环老化测试 | 192 |
|---|
| 热敏特征的验证（针焰实验）有效耐受期 | 30 s |
|---|
| 老化测试结果 | 通过测试 |
|---|
| 摆动，宽带噪音测试结果 | 通过测试 |
|---|
| 测试规范，摆动，宽带噪音 | DIN EN 50155 (VDE 0115-200):2008-03 |
|---|
| 测试频谱 | 2类，B级使用寿命测试，在转向架上进行 |
|---|
| 测试频率 | f1 = 5 Hz 到 f2 = 250 Hz |
|---|
| ASD等级 | 6.12 (m/s2)2/Hz |
|---|
| 加速度 | 3.12g |
|---|
| 每轴的测试周期 | 5 h |
|---|
| 测试方向 | X-, Y- 与 Z-轴 |
|---|
| 冲击测试结果 | 通过测试 |
|---|
| 测试规范，冲击测试 | DIN EN 50155 (VDE 0115-200):2008-03 |
|---|
| 冲击形式 | 半弦 |
|---|
| 加速度 | 30g |
|---|
| 冲击持续时间 | 18毫秒 |
|---|
| 每个方向的冲击次数 | 3 |
|---|
| 测试方向 | X-, Y- 与 Z-轴 （正向与负向） |
|---|
| 绝缘材料相对温度指数（电气，UL 746 B） | 130 °C |
|---|
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
|---|
| 低温下的静态绝缘材料应用 | -60 °C |
|---|
| 表面可燃性NFPA 130 (ASTM E 162) | 通过 |
|---|
| 烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
|---|
| 烟气毒性NFPA 130 (SMP 800C) | 通过 |
|---|
| 量热释热NFPA 130 (ASTM E 1354) | 28 MJ/kg |
|---|
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
|---|
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
|---|
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
|---|
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
|---|
尺寸
| 宽度 | 12.2 mm |
|---|
| 端板宽度 | 2.2 mm |
|---|
| 长度 | 100.2 mm |
|---|
| 高度 | 53.3 mm |
|---|
| NS 35/7,5高度 | 52.6 mm |
|---|
| NS 35/15高度 | 60.1 mm |
|---|
接线数据
| 连接 | 第一层 |
|---|
| 连接方式 | 直插式连接 |
|---|
| 剥线长度 | 18 mm |
|---|
| 连接符合标准 | IEC 60947-7-1 |
|---|
| 刚性导线最小横截面 | 0.5 mm² |
|---|
| 刚性导线最大横截面 | 25 mm² |
|---|
| 最小导线横截面AWG | 20 |
|---|
| 最大导线横截面AWG | 4 |
|---|
| 柔性导线最小横截面 | 0.5 mm² |
|---|
| 柔性导线最大横截面 | 25 mm² |
|---|
| AWG导线最小横截面，柔性 | 20 |
|---|
| AWG绞线最大横截面，柔性 | 6 |
|---|
| 柔性导线横截面，不带绝缘套管的最小冷压头 | 0.5 mm² |
|---|
| 柔性导线横截面，不带绝缘套管的最大冷压头 | 16 mm² |
|---|
| 柔性导线横截面，带绝缘套管的最小冷压头 | 0.5 mm² |
|---|
| 柔性导线横截面，带绝缘套管的最大冷压头 | 16 mm² |
|---|
| 具有相同横截面的两根导线，柔性，带TWIN套管，带塑料绝缘管，最小 | 1.5 mm² |
|---|
| 具有相同横截面的两根导线，柔性，带TWIN套管，带塑料绝缘管，最大 | 4 mm² |
|---|
| 直接插拔式连接横截面 | 2.5 mm² 25 mm² |
|---|
| 刚性导线最小横截面 | 2.5 mm² |
|---|
| 刚性导线最大横截面 | 25 mm² |
|---|
| 柔性导线横截面，不带绝缘套管的最小冷压头 | 2.5 mm² |
|---|
| 柔性导线横截面，不带绝缘套管的最大冷压头 | 16 mm² |
|---|
| 柔性导线横截面，带绝缘套管的最小冷压头 | 2.5 mm² |
|---|
| 柔性导线横截面，带绝缘套管的最大冷压头 | 16 mm² |
|---|
| 塞规 | A7 |
|---|
标准和规范
| 连接符合标准 | IEC 60947-7-1 |
|---|
| 阻燃等级，符合UL 94 | V0 |
|---|
Environmental Product Compliance
| China RoHS | 环保使用期限：无限期 = EFUP-e |
|---|
| 无超标的有害物质 |
|---|
