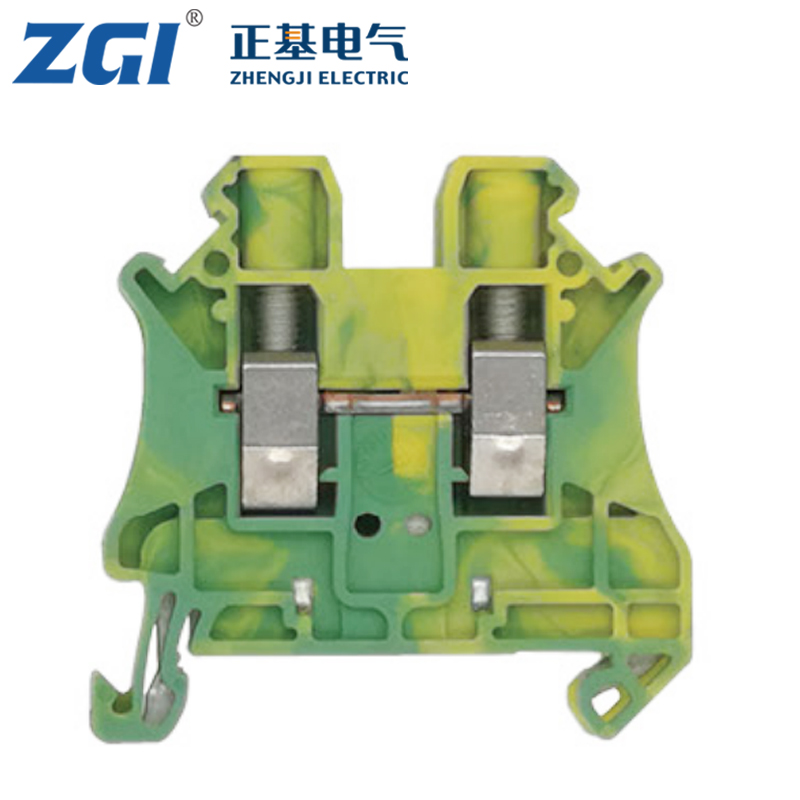

接地端子, 接线方式: 螺钉连接, 连接量: 2, 横截面: 0.2 mm² - 10 mm², AWG: 24 - 8, 宽度: 8.2 mm, 高度: 46.9 mm, 颜色: 黄绿相间, 安装方式: NS 35/7,5, NS 35/15
概述
| 层数 | 1 |
|---|
| 连接量 | 2 |
|---|
| 额定横截面 | 6 mm² |
|---|
| 颜色 | 黄绿相间 |
|---|
| 绝缘材料 | PA |
|---|
| 阻燃等级，符合UL 94 | V0 |
|---|
| 应用领域 | 铁路工业 |
|---|
| 机械工程 |
|---|
| 工厂工程 |
|---|
| 过程工业 |
|---|
| 额定浪涌电压 | 8 kV |
|---|
| 污染等级 | 3 |
|---|
| 过电压等级 | III |
|---|
| 绝缘材料组 | I |
|---|
| 开口式侧板 | 是 |
|---|
| 环境温度（运行） | -60 °C ... 85 °C |
|---|
| 环境温度（存放/运输） | -25 °C ... 55 °C (短期内（不超过24 小时），-60到+70 °C) |
|---|
| 允许湿度（存放/运输） | 30 % ... 70 % |
|---|
| 环境温度（组装） | -5 °C ... 70 °C |
|---|
| 环境温度（执行） | -5 °C ... 70 °C |
|---|
| 摆动，宽带噪音测试结果 | 通过测试 |
|---|
| 测试规范，摆动，宽带噪音 | DIN EN 50155 (VDE 0115-200):2008-03 |
|---|
| 测试频谱 | 1类，B级使用寿命测试，在车体上进行 |
|---|
| 测试频率 | f1 = 5 Hz 到 f2 = 150 Hz |
|---|
| ASD等级 | 1.857 (m/s2)2/Hz |
|---|
| 加速度 | 0,8 g |
|---|
| 每轴的测试周期 | 5 h |
|---|
| 测试方向 | X-, Y- 与 Z-轴 |
|---|
| 冲击测试结果 | 通过测试 |
|---|
| 测试规范，冲击测试 | DIN EN 50155 (VDE 0115-200):2008-03 |
|---|
| 冲击形式 | 半弦 |
|---|
| 加速度 | 5g |
|---|
| 冲击持续时间 | 30毫秒 |
|---|
| 每个方向的冲击次数 | 3 |
|---|
| 测试方向 | X-, Y- 与 Z-轴 （正向与负向） |
|---|
| 绝缘材料相对温度指数（电气，UL 746 B） | 130 °C |
|---|
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） | 125 °C |
|---|
| 低温下的静态绝缘材料应用 | -60 °C |
|---|
| 表面可燃性NFPA 130 (ASTM E 162) | 通过 |
|---|
| 烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
|---|
| 烟气毒性NFPA 130 (SMP 800C) | 通过 |
|---|
| 量热释热NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
|---|
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
|---|
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
|---|
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
|---|
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
|---|
尺寸
| 宽度 | 8.2 mm |
|---|
| 端板宽度 | 2.2 mm |
|---|
| 长度 | 47.7 mm |
|---|
| 高度 | 46.9 mm |
|---|
| NS 35/7,5高度 | 47.5 mm |
|---|
| NS 35/15高度 | 55 mm |
|---|
接线数据
| 注意事项 | 请注意DIN导轨的载流量。 |
|---|
| 连接方式 | 螺钉连接 |
|---|
| 螺纹 | M4 |
|---|
| 剥线长度 | 10 mm |
|---|
| 最小紧固扭矩 | 1.5 Nm |
|---|
| 最大紧固扭矩 | 1.8 Nm |
|---|
| 连接符合标准 | IEC 60947-7-2 |
|---|
| 注意事项 | 注意：产品发布、接线容量和有关铝导线连接的备注可在下载区域中找到。 |
|---|
| 刚性导线最小横截面 | 0.2 mm² |
|---|
| 刚性导线最大横截面 | 10 mm² |
|---|
| 最小导线横截面AWG | 24 |
|---|
| 最大导线横截面AWG | 8 |
|---|
| 柔性导线最小横截面 | 0.2 mm² |
|---|
| 柔性导线最大横截面 | 10 mm² |
|---|
| AWG导线最小横截面，柔性 | 24 |
|---|
| AWG绞线最大横截面，柔性 | 8 |
|---|
| 柔性导线横截面，不带绝缘套管的最小冷压头 | 0.25 mm² |
|---|
| 柔性导线横截面，不带绝缘套管的最大冷压头 | 6 mm² |
|---|
| 柔性导线横截面，带绝缘套管的最小冷压头 | 0.25 mm² |
|---|
| 柔性导线横截面，带绝缘套管的最大冷压头 | 6 mm² |
|---|
| 具有相同横截面的2根实心导线，最小 | 0.2 mm² |
|---|
| 具有相同横截面的2根实心线，最大 | 2.5 mm² |
|---|
| 具有相同横截面的2根导线，最小柔性导线 | 0.2 mm² |
|---|
| 具有相同横截面的2根导线，最大柔性导线 | 2.5 mm² |
|---|
| 具有相同横截面的两根导线，柔性，带TWIN套管，带塑料绝缘管，最小 | 0.5 mm² |
|---|
| 具有相同横截面的两根导线，柔性，带TWIN套管，带塑料绝缘管，最大 | 4 mm² |
|---|
| 具有相同横截面的两根绞合导线，带套管但不带塑料绝缘管，最小 | 0.25 mm² |
|---|
| 具有相同横截面的两根绞合导线，带套管但不带塑料绝缘管，最大 | 1.5 mm² |
|---|
| 连接符合标准 | IEC/EN 60079-7 |
|---|
| 刚性导线最小横截面 | 0.2 mm² |
|---|
| 刚性导线最大横截面 | 10 mm² |
|---|
| 最小导线横截面AWG | 24 |
|---|
| 最大导线横截面AWG | 8 |
|---|
| 柔性导线最小横截面 | 0.2 mm² |
|---|
| 柔性导线最大横截面 | 6 mm² |
|---|
| 塞规 | A5 |
|---|
标准和规范
| 连接符合标准 | CSA |
|---|
| IEC 60947-7-2 |
|---|
| 阻燃等级，符合UL 94 | V0 |
|---|
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|
| China RoHS | 环保使用期限 = 50 |
|---|
| 更多有害物质的详情，请参考“下载区”内的“制造商声明” |
|---|
